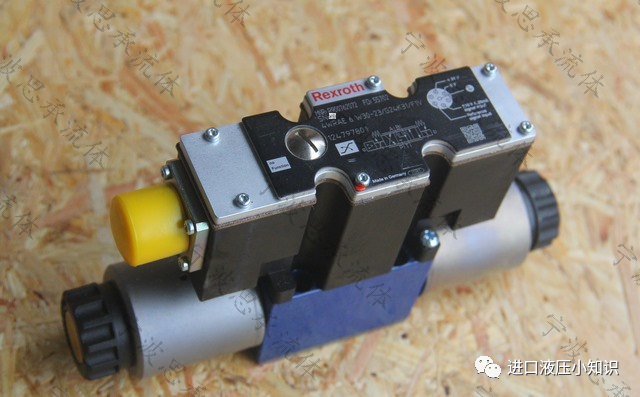

Rexroth比例閥4WRAE6E15-2X/G24N9K31/A1V因為采用比例電磁鐵，既可連續換向，又可按比例換向，從而使連通油口的流通面積可連續或按比例變化。這種比例的電磁鐵稱為行程控制比例電磁鐵。在對輸入信號與反饋信號進行比較之后，把校正信號發送到電磁鐵來補償誤差，從而實現了對閥芯位置的控制。
總而言之，如果系統中某些液壓參數的設置值超過三個，則采用比例閥來控制它。此外，利用斜坡信號作用于比例方向閥，可對機構的加速、減速進行有效控制。通過采用比例方向閥和壓力補償器進行負載補償，可以精確控制機構的運動速度，不受負載的影響。
基本組成：
帶連接面的殼體
帶壓縮彈簧的控制滑閥
螺旋管帶中心螺紋的集成電子
工作原理：
目前比例換向閥均采用電液比例混合控制?？梢越邮諄碜杂嬎銠C，或PLC，或電位器的控制信號，將0-20毫安微弱信號放大至0-800毫安。再由REXROTH放大器將被放大的信號傳給電磁閥，并控制油壓隨信號的變化。因為閥芯本身具有錐度階梯，與閥體結合，不同行程獲得不同的過流面積，在入口壓力穩定的情況下，獲得不同的流量。最后完成比例功能。
